6/4″-1″ szűkítő horganyzott

Leírás

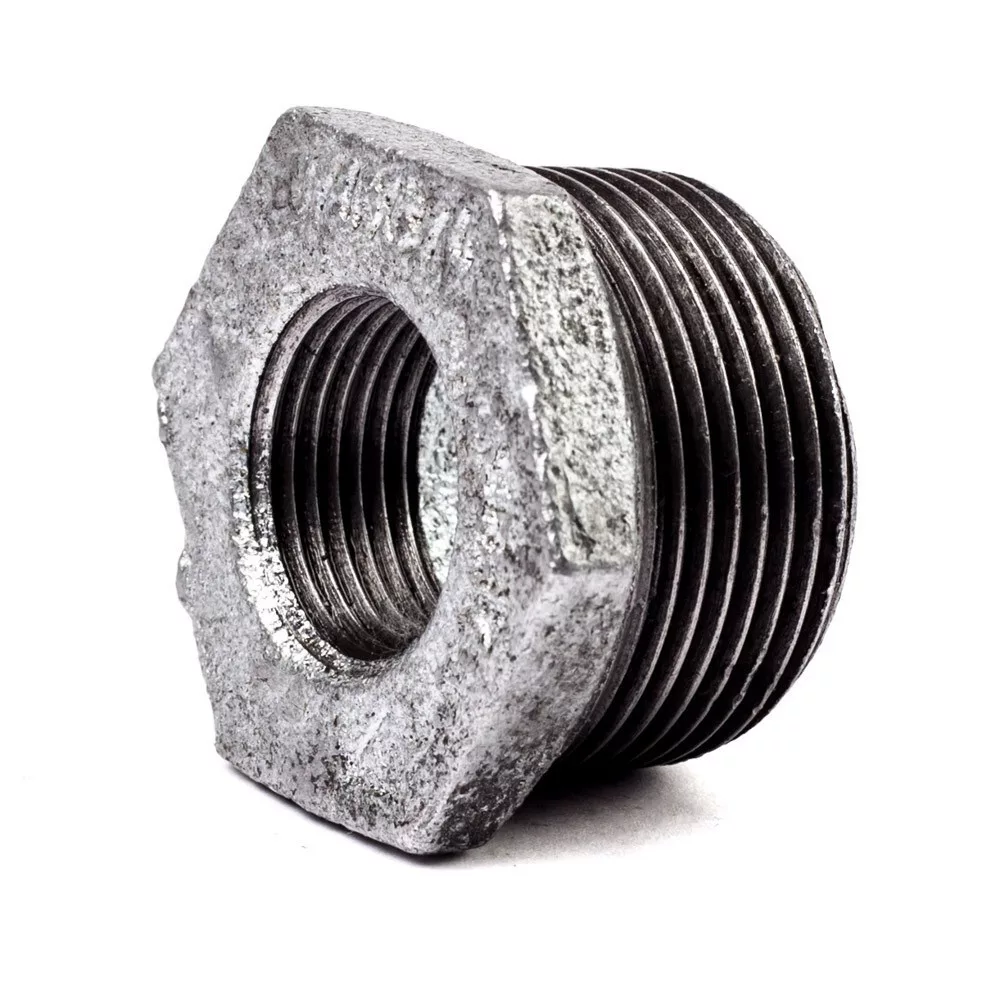

Szűkítő 6/4″-1″ horganyzott

A 6/4″-1″ horganyzott szűkítő (redukció) lehetővé teszi, hogy a 6/4″-os horganyzott csőhálózatból közvetlen 1″-os leágazást csatlakoztassanak. Nagy oldala 6/4″ külső menetes, kis oldala 1″ belső menetes. Épületek csőhálózatain és ipari rendszereken alkalmazzák, ahol a 6/4″-os fővezetékből 1″-os szekunder kört kell csatlakoztatni.

Mire alkalmazható?

• 6/4″-os fővezetékből 1″-os leágazás – Nagy fővezetékből közepes méretű szekunder kör vagy csatlakozó ág indulásakor.
• Épületek csőhálózata – Nagy épületek 6/4″-os csőhálózatából 1″-os ág csatlakoztatásakor.
• Ipari csőhálózat leágazás – Ipari 6/4″-os fővezetékből 1″-os műszerbekötési ághoz.
• Kazánkör csatlakoztatás – 6/4″-os fővezetékből 1″-os kazánkör indulásakor.

Jó tudni

A 6/4″-1″ szűkítő két csőméretet vált (DN40→DN25). Tömítőanyag szükséges mindkét csatlakozásnál. A 6/4″-os oldal meghúzásához 55–60 mm-es csőkulcs szükséges. A beépítési irányt – melyik oldal megy hova – a csőhálózat megtervezésekor figyelembe kell venni.

Gyakori kérdések

Mi a különbség a 6/4″-1″ és a 6/4″-3/4″ szűkítő között?

A 6/4″-1″ két csőméretet vált (DN40→DN25), a 6/4″-3/4″ hármat ugrik (DN40→DN20). Ha a leágazás 1″-os, a 6/4″-1″ szűkítő szükséges; ha 3/4″-os, a 6/4″-3/4″ a helyes idom.

Hogyan kell a 6/4″-1″ szűkítőt beépíteni?

A 6/4″-os (nagy, külső menetes) oldalt PTFE tömítőszalaggal a 6/4″ belső menetes foglalatba csavarják. Az 1″-os (kis, belső menetes) oldalba a csatlakozó 1″-os csővég vagy közcsavar tömítőanyaggal csavarható.

Milyen csőkulcs szükséges a 6/4″-os oldal szereléséhez?

A 6/4″-os idomhoz 55–60 mm nyílású csőkulcs szükséges. Az 1″-os oldal kisebb, 30–32 mm csőkulccsal szerelhető.
