20-16 toldó szűkített ötrétegű préselhető MELSCHER

Leírás

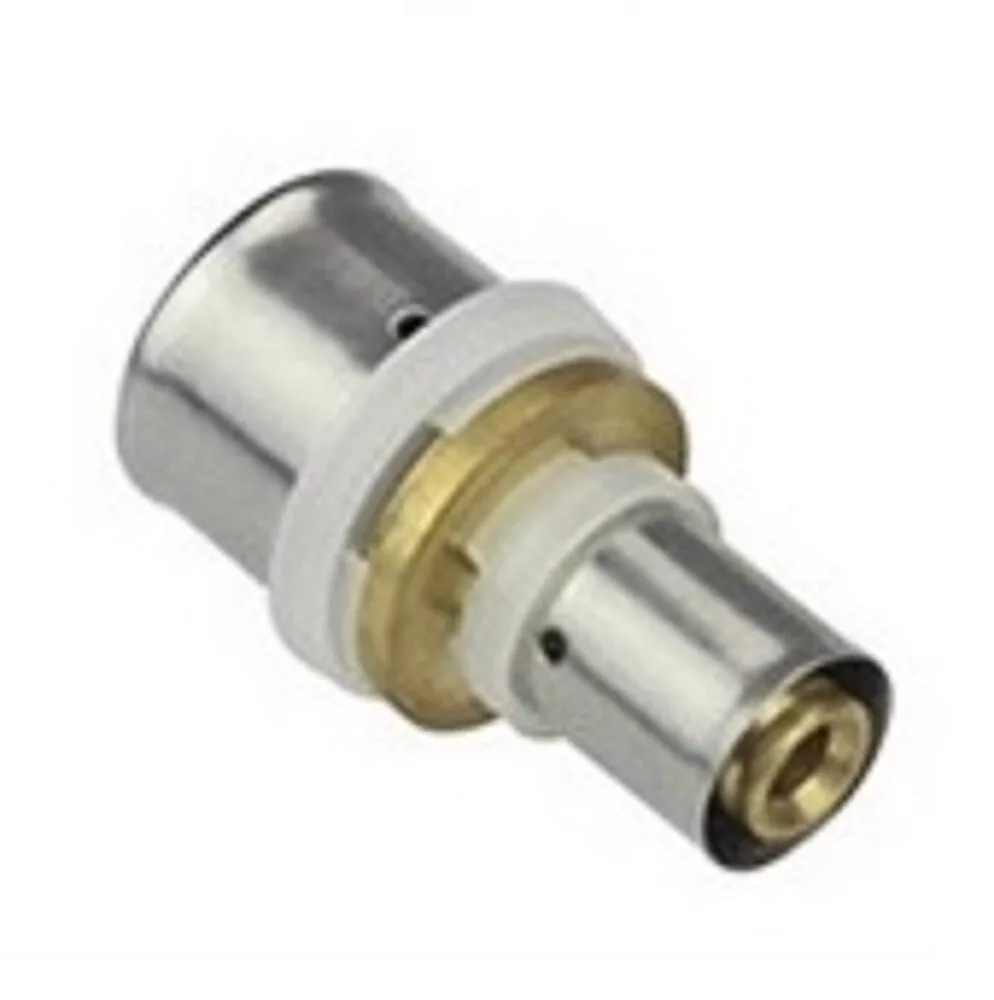

Melscher préselhető szűkített toldó 20-16 mm – ötrétegű cső

A Melscher préselhető 20-16 mm szűkített toldóidom a 20 mm-es és a 16 mm-es ötrétegű csőszakaszok egyenes, átmérőváltással kombinált összekötésére való. Az egyik oldala 20 mm-es, a másik 16 mm-es PRESS rögzítésű. Ott szükséges, ahol a csőhálózatban fővezetékről kisebb szekció-ágra kell lépni – például 20 mm-es fűtési fővezetékből 16 mm-es padlófűtési ágba belépésnél, vagy vízvezetéki rendszerben szobai csőkör belépési pontjánál. Egyetlen idomban végzi el az összekötést és az átmérőváltást.

Mire használható?

• 20 mm-es fővezetékből 16 mm-es ágba belépés – Fűtési fővezetékből kisebb szobai csőkörbe, padlófűtési ágba vagy mellékágba való átlépésnél.
• Vízvezetéki átmérőváltás – 20 mm-es vízvezetéki főszakaszból 16 mm-es szekció-ágba való egyenes átmenethez.
• Csőhálózat szűkítési pontjai – Ahol az elosztórendszer átmérője csökken – egy idomban valósítva meg az összekötést és a szűkítést.
• Egyszerűsített szerelési csomópont – Külön szűkítő + toldó kombináció helyett egyetlen idommal oldja meg az átmérőváltást.

Jó tudni

A szűkített toldó egyik oldala 20 mm-es, másik oldala 16 mm-es – ügyelj a megfelelő irányba való behelyezésre. A PRESS rögzítéshez mindkét mérethez a megfelelő pofabetétű présszerszám szükséges: 20 mm-eshez 20 mm-es, 16 mm-eshez 16 mm-es pofabetét.

Gyakori kérdések

Miben különbözik a szűkített toldó az egál toldótól?

Az egál toldónál mindkét oldal azonos átmérőjű – egyenesen folytatja a csőhálózatot méretváltás nélkül. A szűkített toldónál a két oldal eltérő átmérőjű – jelen esetben 20 és 16 mm –, tehát átmérőváltást is elvégez. Ha az összekötési ponton átmérőcsökkentés szükséges, szűkített toldó a megfelelő idom.

Melyik irányba kell behelyezni a szűkített toldót?

Az idomot bármelyik irányban be lehet helyezni – mindkét oldal préselhető. A tájolást az határozza meg, hogy a 20 mm-es oldal a nagyobb átmérőjű csőhöz, a 16 mm-es oldal a kisebb átmérőjű csőhöz csatlakozzék. Beépítés előtt ellenőrizd az illesztési mélységeket mindkét oldalon.

Alkalmas-e ez az idom falba süllyesztve?

Igen, a préselt kötés falban és aljzatbetonban is beépíthető tartósan. Falra zárás előtt nyomáspróbával kell ellenőrizni minden kötési pontot.
