20-16 toldó szűkített ötrétegű kulcsos

Leírás

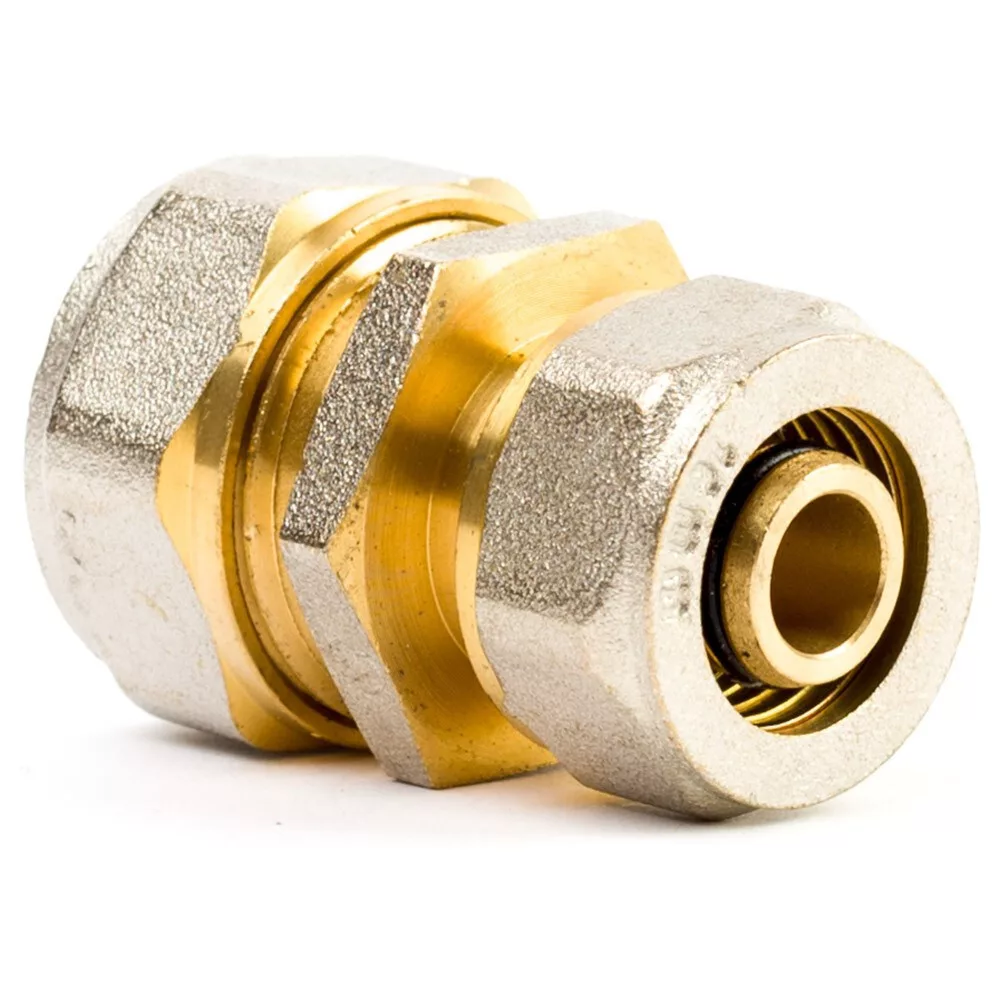

20-16 mm szűkített toldó – ötrétegű kulcsos csőrendszerhez

A 20-16 mm szűkített kulcsos toldó idom egy 20 mm-es és egy 16 mm-es ötrétegű csőszakaszt köt össze egyenes vonalban. Sárgaréz testű, szorítógyűrűs kötéssel présszerszám nélkül szereelhető, és az oldható kialakítás lehetővé teszi a módosítást. Fűtési, melegvíz- és ivóvíz-hálózatokban, falon kívüli helyzetben alkalmazandó.

Mire használható?

• Csőátmenet 20-ről 16 mm-re – Ahol a 20 mm-es ötrétegű fővezetékből 16 mm-es elosztó ágra kell átmenni egy fogyasztói pont felé.
• Fűtési elosztó ágak indításakor – Osztódoboztól induló 16 mm-es padlófűtési hurkok és a 20 mm-es fővezeték összekötésekor.
• Melegvízhálózat ágcsökkentésnél – Ha a 20 mm-es melegvíz-fővezetékről kisebb, 16 mm-es ágon kell ellátni egy kisebb fogyasztói pontot.
• Rendszerbővítés és javításnál – Meglévő 20 mm-es hálózatból induló 16 mm-es új ág kialakításakor.

Jó tudni

A szűkített toldónál fontos, hogy a 20 mm-es szárba kizárólag 20 mm-es, a 16 mm-es szárba kizárólag 16 mm-es csövet toljunk be – a szárakat összetéveszteni nem szabad. Mindkét csővéget sorjázni és kalibrálni kell. Kizárólag falon kívüli helyzetben alkalmazható.

Gyakori kérdések

Hogyan azonosítható, melyik szár a 20 mm-es és melyik a 16 mm-es?

Az idom testén a méretjelölések általában beütve vagy jelezve vannak; ha nem, mérőeszközzel megmérhető a befogó nyílás belső átmérője. A 20 mm-es szár szembetűnően tágabb a 16 mm-esnél.

Mi a különbség a szűkített toldó és a szűkített T idom között?

A szűkített toldó csupán két csővéget köt össze egyenes vonalban; nincs elágazó ága. A szűkített T idom hármas elágazást tesz lehetővé, amelyek különböző méretűek lehetnek.

Alkalmazható-e ez az idom HM rendszerekben is?

Igen, a sárgaréz kulcsos idom melegvíz-ellátási rendszerben is megbízható, feltéve, hogy falon kívüli, hozzáférhető helyzetben van beépítve, és a nyomás nem haladja meg a 10 bar értéket.
