20-1/2″ Csatlakozó idom KM ötrétegű préselhető MELSCHER

Leírás

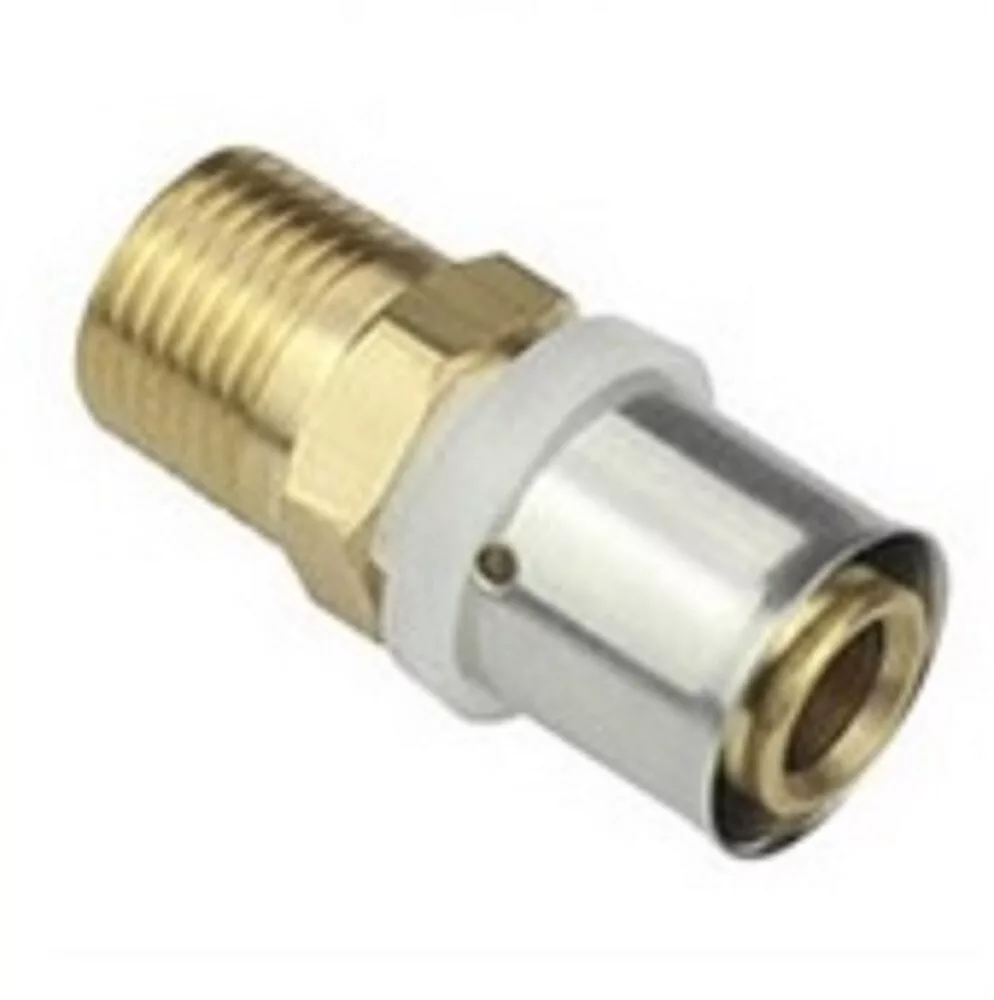

Melscher préselhető csatlakozó idom KM – 20 mm × 1/2″, ötrétegű cső

A Melscher préselhető 20 mm × 1/2″ KM csatlakozóidom a 20 mm-es ötrétegű csőrendszer és a belső menetes (BM fogadójú) armaturák közötti kapcsolatot biztosítja. Rozsdamentes acél kivitelben, 10 bar maximális nyomásig és 95°C hőmérsékletig alkalmazható. A csőoldalon PRESS rögzítésű, a menetoldalán 1/2″ külső menettel rendelkezik. Padlófűtési elosztókhoz, fűtési osztó-gyűjtőkhöz, kazáncsatlakozókhoz és vízszűrőkhöz, ahol 20 mm-es ötrétegű csőrendszer és BM fogadójú armatúra találkozik.

Mire használható?

• Fűtési elosztó és osztó-gyűjtő csatlakozás – Padlófűtés és radiátoros fűtési rendszerek elosztó-gyűjtőihez való 20 mm-es csőbekötéshez.
• Kazáncsatlakozó és szivattyúbekötés – Kazánrendszerek csatlakozópontjaihoz és keringtetőszivattyú bekötéséhez, ahol BM fogadó és 20 mm-es cső találkozik.
• Vízszűrő és szelepbekötés – 20 mm-es csőrendszeri vízszűrők, golyóscsapok és szelepek BM fogadójú csatlakozópontjaihoz.
• Hideg- és melegvíz-hálózat csomópontjai – 20 mm-es ivóvíz-hálózat armatúra-csatlakozópontjainál, ahol BM fogadó fogadja a csövet.

Jó tudni

A KM (külső menetes) oldal BM fogadójú armatúrákba csavarható – teflon szalag vagy menettömítő paszta szükséges a menetkapcsolatnál. A PRESS oldal tömítettsége présszerszámmal automatikusan biztosított. Maximális üzemi nyomás: 10 bar; maximális hőmérséklet: 95°C.

Gyakori kérdések

Mi a különbség a 20-1/2″ BM és KM csatlakozóidom között?

A BM (belső menetes) idomba KM menetes armatúra csavarható. A KM (külső menetes) idom BM fogadójú armatúrába csavarható. A helyes típust az armatúra csatlakozójának menetirányához kell igazítani – nézd meg az armatúra csatlakozópontját, és ahhoz igazítsd az idomot.

Hogyan kell teflon szalaggal tömíteni a menetkapcsolatot?

Tekerj teflon szalagot a KM menet menetcsúcsaira a csavarás irányával megegyezően (általában az óramutató járásával ellentétesen nézel a cső végére), 3-4 menetemelkedésen át, legalább 2-3 réteggel. Csavarás közben a szalag tömöríti a hézagokat. Teflon szalag után nincs szükség menetragasztóra is – az egyik elegendő.

Alkalmas-e padlófűtési rendszer 20 mm-es bekötéseibe?

Igen, a 20 mm × 1/2″ KM csatlakozóidom padlófűtési elosztókhoz és osztó-gyűjtőkhöz szokásos méretkombináció. Az elosztó 1/2″ BM fogadójába csavarható be a KM menetoldal, a 20 mm-es csőre a PRESS oldal préselhető.
